Демонтаж Снятие ЭБУ SRS Airbag Toyota RAV4 2005-2010

Toyota RAV4Toyota RAV4 2005-2010

ОТСОЕДИНИТЕ КАБЕЛЬ ОТ ОТРИЦАТЕЛЬНОГО (-) ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ Toyota RAV4 2005-2010

ПРЕДОСТЕРЕЖЕНИЕ: После отсоединения кабеля от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.

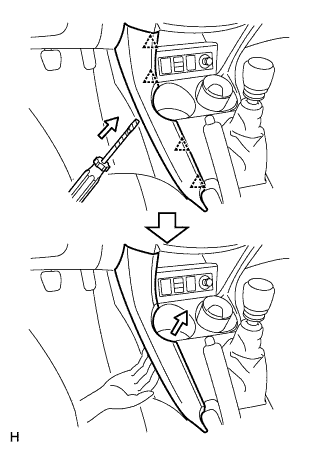

СНИМИТЕ ОБЛИЦОВКУ ВЕРХНЕЙ ПАНЕЛИ КОНСОЛИ № 1

С помощью отвертки ослабьте 4 зажима и снимите верхнюю облицовку панели пола.

УКАЗАНИЕ: Конец отвертки перед использованием следует обмотать клейкой лентой.

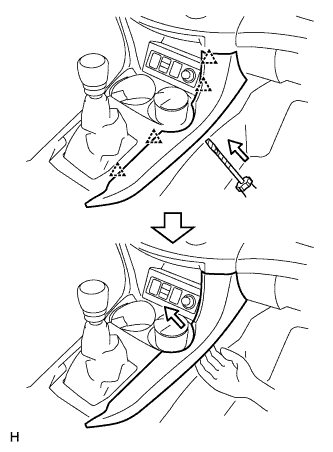

СНИМИТЕ ОБЛИЦОВКУ ВЕРХНЕЙ ПАНЕЛИ КОНСОЛИ № 2

С помощью отвертки ослабьте 4 зажима и снимите верхнюю облицовку панели пола.

УКАЗАНИЕ: Конец отвертки перед использованием следует обмотать клейкой лентой.

СНИМИТЕ ВЕРХНЮЮ ЧАСТЬ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

Снимите рукоятку рычага переключения передач.

Для моделей с механической трансмиссией: С помощью отвертки освободите 2 зажима, 4 фиксатора и снимите верхнюю панель консоли.

УКАЗАНИЕ: Конец отвертки перед использованием следует обмотать клейкой лентой.

Для автоматической трансмиссии: С помощью отвертки освободите 2 зажима, 4 фиксатора, снимите верхнюю панель консоли, а затем отсоедините разъем.

УКАЗАНИЕ: Конец отвертки перед использованием следует обмотать клейкой лентой.

СНИМИТЕ ПАНЕЛЬ ПЕРЕКЛЮЧАТЕЛЕЙ

  • Ослабьте 2 зажима и 2 фиксатора.
  • Отсоедините разъемы и снимите панель переключателей.

СНИМИТЕ ДЕРЖАТЕЛЬ ЧАШКИ С ВЕЩЕВОГО ЯЩИКА НА КОНСОЛИ

  • Выверните 2 винта.
  • Ослабьте два зажима и снимите подставку для чашки.

СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ ОБЛИЦОВКИ ТУННЕЛЯ ПОЛА В СБОРЕ

  • С помощью отвертки освободите 4 зажимаУКАЗАНИЕ: Конец отвертки перед использованием следует обмотать клейкой лентой.
  • Отсоедините разъем и снимите верхнюю заднюю часть панели консоли.

СНИМИТЕ КОНЦЕВУЮ ПАНЕЛЬ ОБЛИЦОВКИ ТУННЕЛЯ ПОЛА

С помощью отвертки освободите 6 захватов и снимите концевую заднюю панель консоли.

УКАЗАНИЕ: Конец отвертки перед использованием следует обмотать клейкой лентой.

СНИМИТЕ КРЫШКУ ЛЕВОЙ ВНУТРЕННЕЙ СКОБЫ ОПОРЫ ПАНЕЛИ ПРИБОРОВ № 1

Освободите 2 захвата и снимите крышку панели приборов.

СНИМИТЕ КРЫШКУ ПРАВОЙ ВНУТРЕННЕЙ СКОБЫ ОПОРЫ ПАНЕЛИ ПРИБОРОВ № 1

Освободите 2 захвата и снимите крышку панели приборов.

СНИМИТЕ ЗАДНИЙ ВЕЩЕВОЙ ЯЩИК НА КОНСОЛИ В СБОРЕ

  • Снимите коврик вещевого ящика на консоли.
  • Выверните 2 болта и 2 винта.
  • Отсоедините разъем и снимите задний ящик на консоли.

СНИМИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

  • Отсоедините разъемы блока управления системы SRS.
  • Выверните 3 болта и снимите блок управления системы SRS.
