Демонтаж Снятие ЭБУ SRS Airbag Toyota Corolla 2006-2011

Toyota CorollaToyota Corolla 2006-2011

ОТСОЕДИНИТЕ КАБЕЛЬ ОТ ОТРИЦАТЕЛЬНОГО (-) ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ Toyota Corolla 2006-2011

ПРЕДОСТЕРЕЖЕНИЕ: После отсоединения кабеля от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.

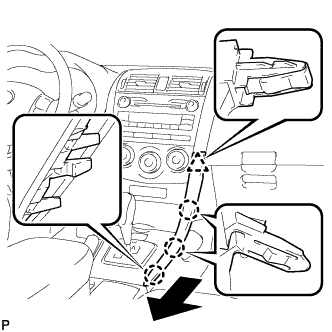

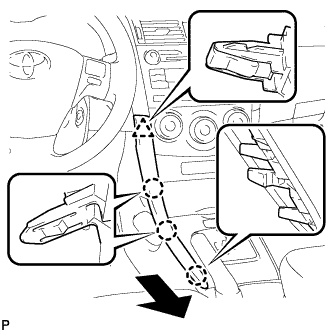

СНИМИТЕ ЛЕВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

Освободите 3 захвата и фиксатор и снимите левую нижнюю отделочную накладку панели приборов.

СНИМИТЕ ПРАВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

Освободите 3 захвата и фиксатор и снимите правую нижнюю отделочную накладку панели приборов.



СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией)

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией «multimode»)

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с автоматической трансмиссией)

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

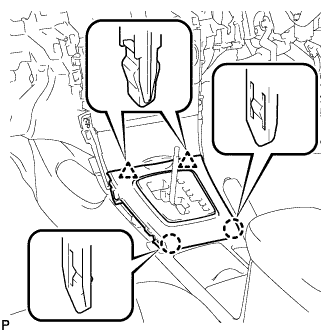

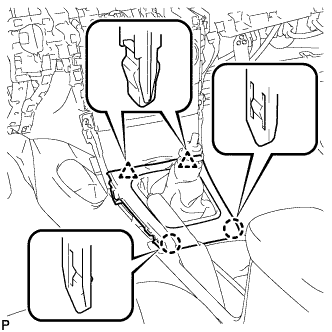

СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с механической трансмиссией)

Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.

СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с механической трансмиссией «multimode»)

Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.

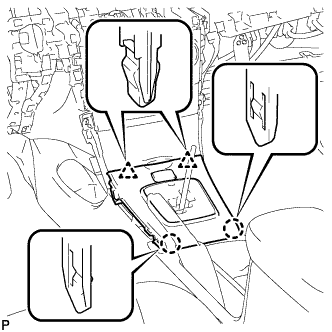

СНИМИТЕ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с автоматической трансмиссией)

Освободите 2 захвата и 2 фиксатора, а затем снимите центральную отделочную накладку панели приборов в сборе.

продолжение…

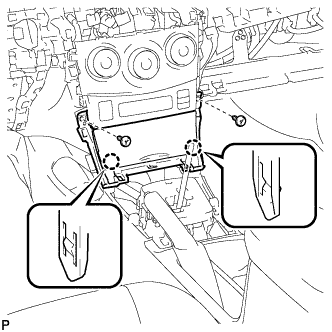

СНИМИТЕ ЯЩИК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

  • Выверните 2 винта.
  • Освободите 2 захвата.
  • Отсоедините все разъемы и снимите ящик панели приборов в сборе.

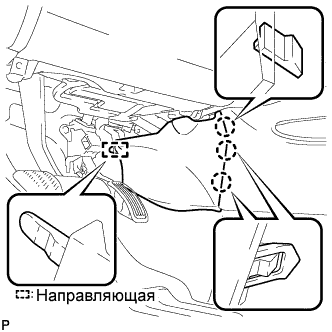

СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1

  • Освободите 3 захвата.
  • Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

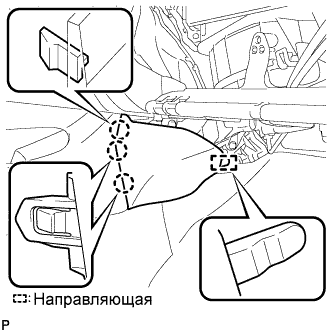

СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2

  • Освободите 3 захвата.
  • Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

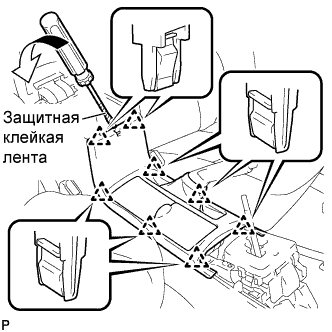

СНИМИТЕ ВЕРХНЮЮ ЧАСТЬ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

С помощью отвертки расцепите 8 фиксаторов и снимите верхнюю панель консоли.

УКАЗАНИЕ: Конец отвертки перед использованием следует обмотать клейкой лентой.

СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА

Снимите коврик вещевого ящика в облицовке туннеля пола.

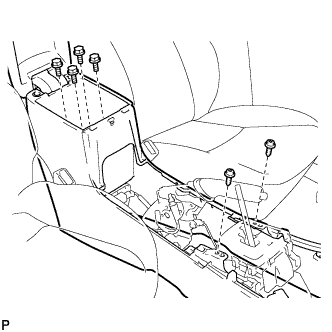

СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с механической трансмиссией)

Отверните 4 болта.

Выверните 2 винта и снимите вещевой ящик в облицовке туннеля пола в сборе.

СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с механической трансмиссией «multimode»)

Выверните 4 болта и 2 винта.

Выверните 2 винта и снимите вещевой ящик в облицовке туннеля пола в сборе.

СНИМИТЕ ЗАДНИЙ ВЕЩЕВОЙ ЯЩИК В СБОРЕ (для моделей с автоматической трансмиссией)

Выверните 4 болта и 2 винта.

Выверните 2 винта и снимите вещевой ящик в облицовке туннеля пола в сборе.

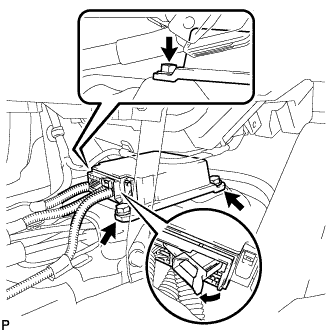

СНИМИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

  • Отогните коврик.
  • Отсоедините держатель (с разъемами).ПРИМЕЧАНИЕ: При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
  • Выверните 3 болта и снимите центральный блок управления системы SRS в сборе.
