Toyota Corolla, Auris 2006-2011
ОТСОЕДИНИТЕ КАБЕЛЬ ОТ ОТРИЦАТЕЛЬНОГО (-) ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ Toyota Corolla, Auris 2006-2011
ПРЕДОСТЕРЕЖЕНИЕ: После отсоединения кабеля от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.
СНИМИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

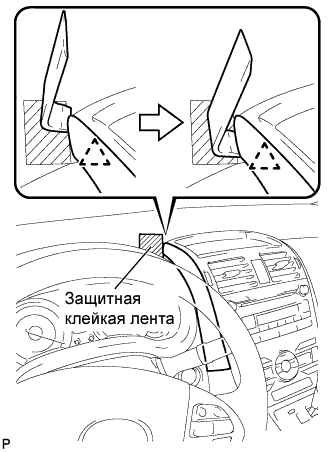

- Наклейте защитную клейкую ленту в месте, показанном на рисунке.

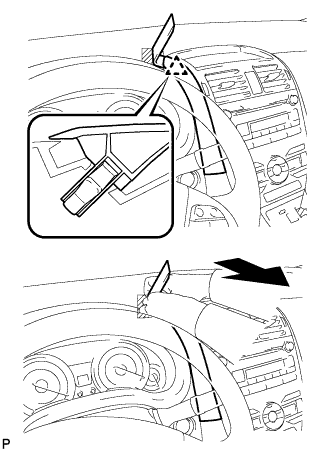

- Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.
Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.
Освободите 3 фиксатора и снимите левую отделочную накладку панели приборов.
СНИМИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

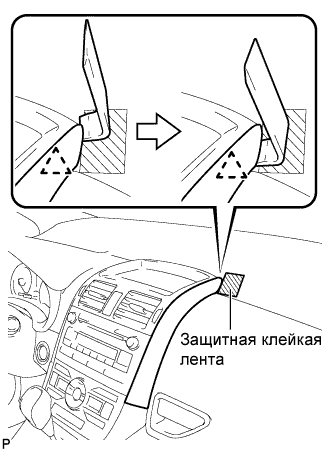

- Наклейте защитную клейкую ленту в месте, показанном на рисунке.

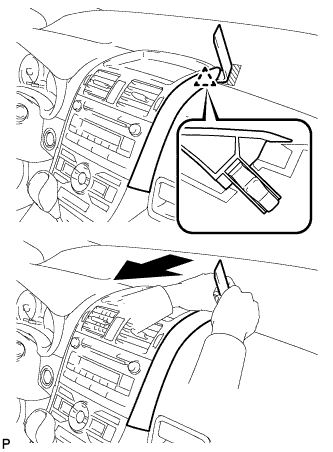

- Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.
Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.
Освободите 3 фиксатора и снимите правую отделочную накладку панели приборов.
СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией)
Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.
СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией «multimode»)
Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.
СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с автоматической трансмиссией)
Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.
СНИМИТЕ ЗАДНЮЮ КРЫШКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА
С помощью отвертки расцепите 2 фиксатора.
УКАЗАНИЕ: Конец отвертки перед использованием следует обмотать клейкой лентой.
- Освободите 2 фиксатора.
- Отсоедините разъем и снимите крышку вещевого ящика в облицовке туннеля пола.

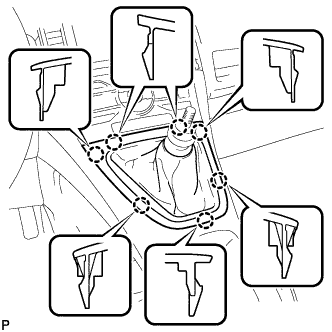

СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА (для моделей с механической трансмиссией)

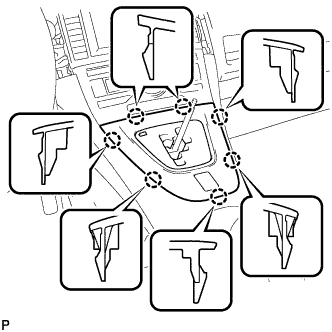

Расцепите 7 захватов и снимите верхнюю переднюю облицовку панели пола.

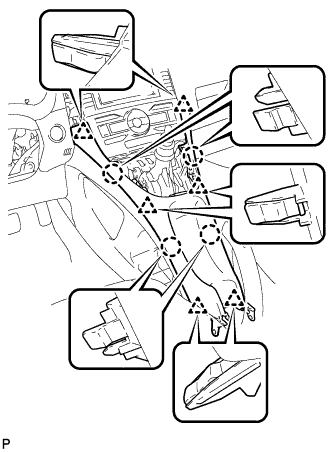

СНИМИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с механической трансмиссией)
Расцепите 4 захвата и 6 фиксаторов и снимите нижнюю центральную отделочную накладку панели приборов.
СНИМИТЕ КОРПУС УКАЗАТЕЛЯ ПОЛОЖЕНИЯ В СБОРЕ (для моделей с механической трансмиссией «multimode»)
- Освободите 7 захватов.
- Отсоедините разъем и снимите корпус индикатора положения в сборе.

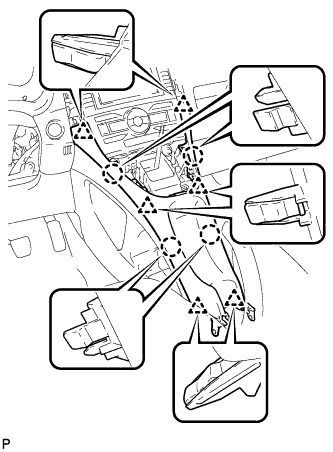

СНИМИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с механической трансмиссией «multimode»)
Выверните два винта <Е> или .
Расцепите 4 захвата и 6 фиксаторов и снимите нижнюю центральную отделочную накладку панели приборов.

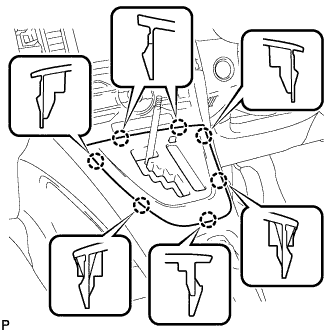

СНИМИТЕ КОРПУС ИНДИКАТОРА ПОЛОЖЕНИЯ В СБОРЕ (для моделей с автоматической трансмиссией)
Освободите 7 захватов и снимите корпус индикатора положения в сборе.

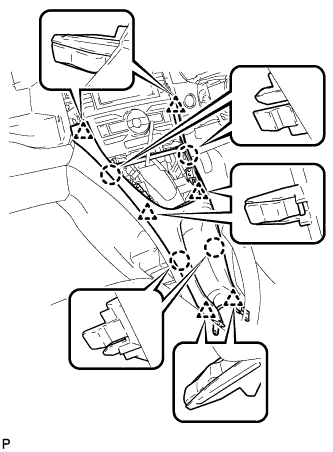

СНИМИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с автоматической трансмиссией)
Выверните два винта.
Расцепите 4 захвата и 6 фиксаторов и снимите нижнюю центральную отделочную накладку панели приборов.
СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей без крышки вещевого ящика в облицовке туннеля пола)
Снимите коврик вещевого ящика в облицовке туннеля пола.
СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с крышкой вещевого ящика в облицовке туннеля пола)
Снимите коврик вещевого ящика в облицовке туннеля пола.
СНИМИТЕ ЗАДНИЙ ВЕЩЕВОЙ ЯЩИК В СБОРЕ (для моделей без крышки вещевого ящика в облицовке туннеля пола)
Выверните 4 болта и 2 винта.
Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.
СНИМИТЕ ЗАДНИЙ ВЕЩЕВОЙ ЯЩИК В СБОРЕ (для моделей с крышкой вещевого ящика в облицовке туннеля пола)
Выверните 4 болта и 2 винта.
Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.

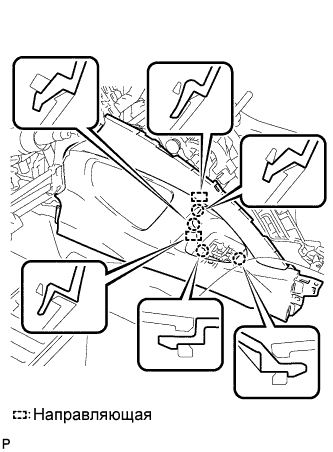

СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1
- Освободите 3 захвата.
- Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

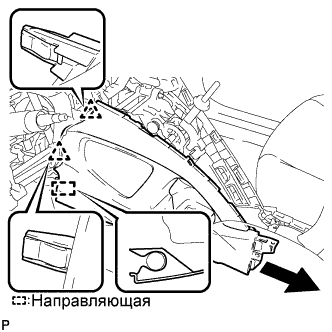

СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2
- Освободите 3 захвата.
- Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.
СНИМИТЕ НИЖНИЙ ЛОТОК ПАНЕЛИ ПРИБОРОВ

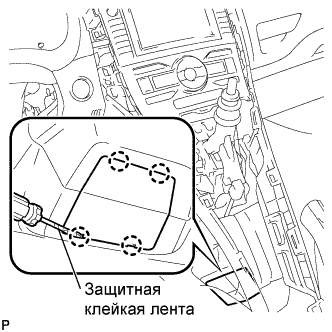

С помощью отвертки освободите 4 захвата и снимите нижний лоток панели приборов.
УКАЗАНИЕ: Конец отвертки перед использованием следует обмотать клейкой лентой.

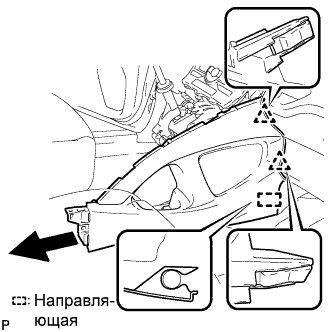

СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1
Выверните два винта.
Освободите 4 захвата и 2 направляющие.
Расцепите 2 захвата и направляющую и снимите нижнюю отделочную накладку панели приборов.
СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 2
Выверните два винта.
Расцепите 2 захвата и 2 фиксатора и снимите нижнюю отделочную накладку панели приборов № 2.

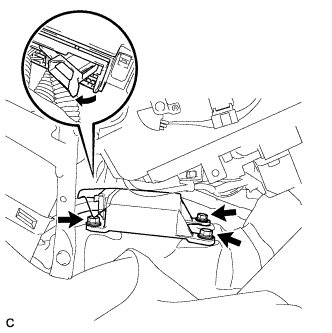

СНИМИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS Toyota Corolla, Auris
- Отогните коврик.
- Отсоедините держатель (с разъемами).ПРИМЕЧАНИЕ: При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
- Выверните 3 болта и снимите центральный блок управления системы SRS в сборе.
